鏈輪分為主動鏈輪和從動鏈輪,主動鏈輪通過花鍵的形式裝在發動機輸出軸上;從動鏈輪裝在驅動輪上,通過鏈條將動力傳遞給驅動輪,一般主動鏈輪比從動鏈輪要小,可起到降速增扭的效果。
傳動鏈輪的性能特點
①材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
②加工與處理工藝——采用先進的銑齒加工工藝,使齒形更精確。鏈輪整體進行了調質熱處理,極大地提高了其綜合機械性能,齒形硬度達68-72HRA以上,使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
③產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
鏈輪的拆裝
1、主動鏈輪
主動鏈輪與發動機輸出軸以花鍵的形式結合,并以花鍵擋板或螺母固定。拆卸時可拆下鏈輪罩,卸下鏈條,旋下花鍵擋板或固定螺母,即可將小鏈輪拉出。裝配時,則依相反的順序進行。
2、從動鏈輪
①支起主撐架,使后輪翹起。
②松開后輪軸緊固螺母和調節器螺母,拆下鏈盒、鏈條。
③拆開后制動拉桿,將后輪總成一起拉出。
④卸下固定鏈輪的螺栓、螺母或擋圈,將鏈輪后輪轂或銷釘螺栓上取下。
⑤安裝時,依相反的順序進行。并按規定的力矩緊固鏈輪固定螺母或螺栓(30-50N·M)和后輪軸螺母(50-80N·M)。
傳動鏈輪的安裝要求和注意事項
安裝要求
①根據車型規格正確選用傳動鏈輪型號。
②檢查安裝傳動鏈輪的位置(變速器輸出副軸、輪轂等)狀態是否良好,否則須檢修或更換相關件。
③按正確方法將主、從動鏈輪安裝到位,且擰緊緊固件使其達到規定力矩要求。
④裝上傳動鏈條并調整好松緊度后,檢查鏈條與鏈輪配合是否順暢、共面,且與鏈罩無干涉。
注意事項:
①從動鏈輪應有防松措施。
②從動鏈輪裝車后,應利用調節器和后搖架(也叫后輪叉)刻線將后輪軸調正,這樣既可防止后輪跑偏,也能避免鏈輪與鏈條的早期磨損。
③鏈輪和鏈條最好同時更換,若只更換其中之一,會加劇雙方的磨損。
④由于主動鏈輪轉速高、齒數少,在相同條件下,比從動輪磨損快些,屬正常情況。
⑤要定期地清潔及潤滑傳動鏈條、傳動鏈輪,以提高其使用壽命。

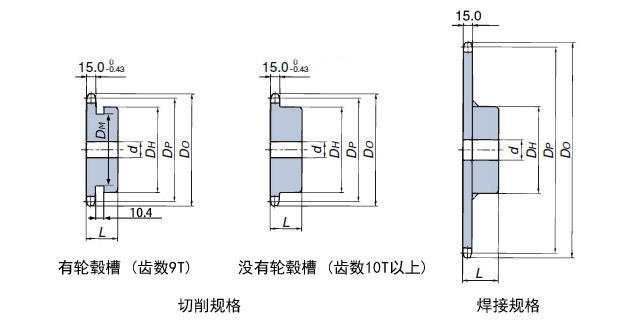

型號 | 齒數 | 節距圓直徑 | 外徑 | 預制孔徑 | 最大軸孔徑 | 輪轂外徑 | 輪轂長度 | 輪轂槽外徑 | 質量 |
DP | DO | d | d | DH | L | DM | |||
mm | mm | mm | mm | mm | mm | mm | kg | ||
80/16A-1B9T | 9 | 74.26 | 85 | 15.9 | 35 | 58 | 40 | 44 | 0.79 |
80/16A-1B10T | 10 | 82.2 | 93 | 15.9 | 32 | 52 | 40 | --- | 0.88 |
80/16A-1B11T | 11 | 90.16 | 102 | 15.9 | 38 | 60 | 40 | --- | 1.1 |
80/16A-1B12T | 12 | 98.14 | 110 | 19 | 45 | 67 | 40 | --- | 1.4 |
80/16A-1B13T | 13 | 106.14 | 118 | 19 | 50 | 77 | 40 | --- | 1.7 |
80/16A-1B14T | 14 | 114.15 | 127 | 19 | 50 | 77 | 40 | --- | 1.9 |
80/16A-1B15T | 15 | 122.17 | 135 | 19 | 63 | 93 | 40 | --- | 2.5 |
80/16A-1B16T | 16 | 130.2 | 143 | 19 | 63 | 93 | 40 | --- | 2.7 |
80/16A-1B17T | 17 | 138.23 | 151 | 19 | 63 | 93 | 40 | --- | 2.8 |
80/16A-1B18T | 18 | 146.27 | 159 | 19 | 63 | 93 | 40 | --- | 3 |
80/16A-1B19T | 19 | 154.32 | 167 | 23 | 63 | 93 | 40 | --- | 3.2 |
80/16A-1B20T | 20 | 162.37 | 176 | 23 | 63 | 93 | 40 | --- | 3.4 |
80/16A-1B21T | 21 | 170.42 | 184 | 23 | 63 | 93 | 40 | --- | 3.7 |
80/16A-1B22T | 22 | 178.48 | 192 | 28 | 75 | 107 | 45 | --- | 4.7 |
80/16A-1B23T | 23 | 186.54 | 200 | 28 | 75 | 107 | 45 | --- | 4.9 |
80/16A-1B24T | 24 | 194.6 | 208 | 28 | 75 | 107 | 45 | --- | 5.2 |
80/16A-1B25T | 25 | 202.66 | 216 | 28 | 75 | 107 | 45 | --- | 5.5 |
80/16A-1B26T | 26 | 210.72 | 224 | 28 | 75 | 107 | 45 | --- | 5.8 |
80/16A-1B27T | 27 | 218.79 | 233 | 28 | 75 | 107 | 45 | --- | 6.1 |
80/16A-1B28T | 28 | 226.86 | 241 | 28 | 75 | 107 | 45 | --- | 6.4 |
80/16A-1B30T | 30 | 243 | 257 | 28 | 75 | 107 | 45 | --- | 7.1 |
80/16A-1B32T | 32 | 259.14 | 273 | 28 | 75 | 107 | 45 | --- | 7.8 |
80/16A-1B34T | 34 | 275.28 | 289 | 28 | 75 | 107 | 45 | --- | 8.6 |
80/16A-1B35T | 35 | 283.36 | 297 | 28 | 75 | 107 | 45 | --- | 9 |
80/16A-1B36T | 36 | 291.43 | 306 | 33 | 80 | 117 | 50 | --- | 10.1 |
80/16A-1B38T | 38 | 307.58 | 322 | 33 | 80 | 117 | 50 | --- | 11 |
80/16A-1B40T | 40 | 323.74 | 338 | 33 | 80 | 117 | 50 | --- | 12 |
80/16A-1B42T | 42 | 339.89 | 354 | 33 | 80 | 117 | 50 | --- | 12.9 |
80/16A-1B45T | 45 | 364.12 | 378 | 33 | 80 | 117 | 50 | --- | 14.5 |
80/16A-1B48T | 48 | 388.36 | 403 | 33 | 80 | 117 | 50 | --- | 16.1 |
80/16A-1B50T | 50 | 404.52 | 419 | 33 | 80 | 117 | 50 | --- | 17.3 |
80/16A-1B54T | 54 | 436.84 | 451 | 33 | 80 | 117 | 50 | --- | 19.8 |
80/16A-1B60T | 60 | 485.33 | 500 | 33 | 80 | 117 | 50 | --- | 23.9 |
80/16A-1B65T | 65 | 525.73 | 540 | 33 | 89 | 127 | 63 | --- | 29.3 |
80/16A-1B70T | 70 | 566.15 | 581 | 33 | 89 | 127 | 63 | --- | 33.3 |
80/16A-1B75T | 75 | 606.56 | 621 | 33 | 89 | 127 | 63 | --- | 37.7 |
